    转盘轴承轴承安装方式主要有以下几种:座式安装、悬挂式安装、垂直安装。各种安装方式见下图;需要注意的是垂直安装的转盘轴承内、外圈必须有定位止口,以保证转盘轴承的精确定位。具体安装要求分为以下几点:

    • 安装座架的要求

    转盘轴承轴承为了传递载荷,必须将其安装在座架上,安装座架有各种形式,转盘轴承轴承结构见图1。为了能更好地传递载荷,安装座架必须要有足够的刚性和精度,并且座架各个部分刚性要均匀,座架与转盘轴承轴承之间只能用螺栓、螺母连接,绝对不允许焊接,具体要求详见表2、表3、表4。

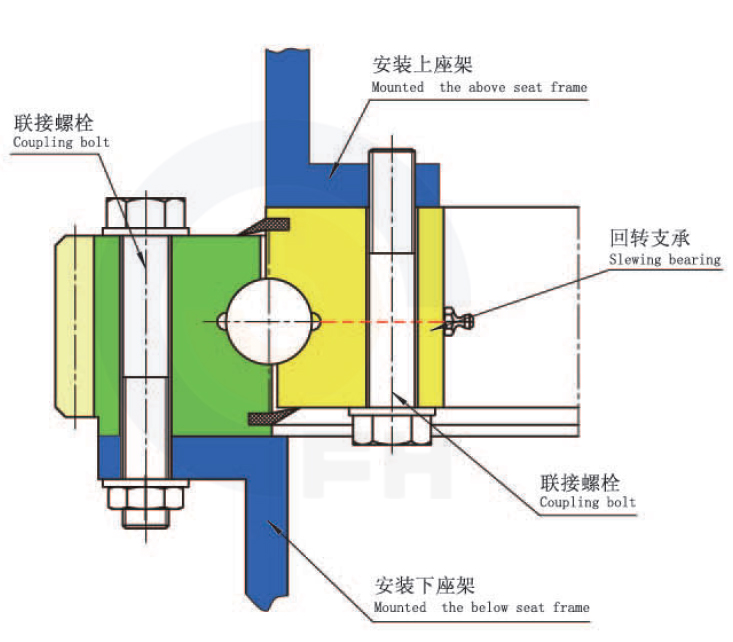

    图1 转盘轴承轴承安装座架图

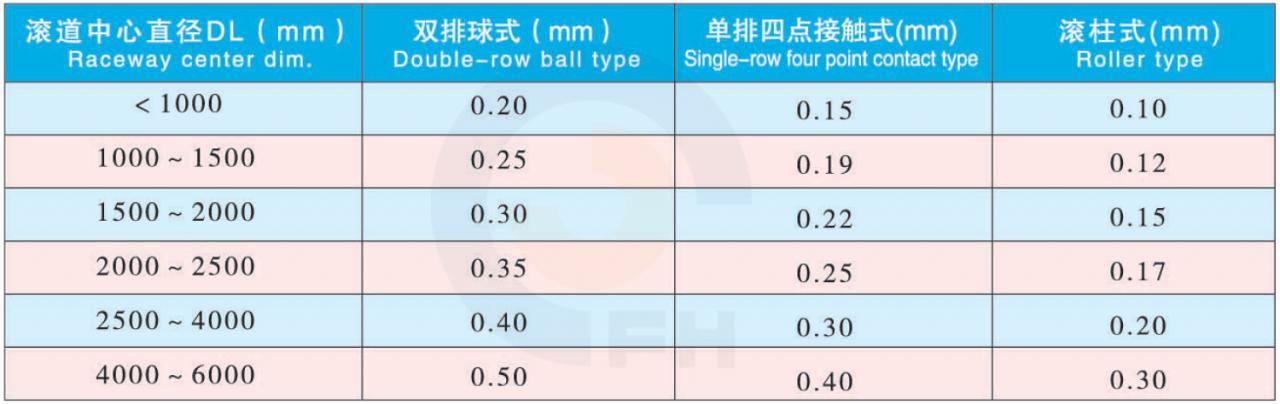

    表2 安装座架平面的平面度要求(包括倾斜面)

    表3 各种转盘轴承轴承安装精度及刚性要求

    表4 转盘轴承轴承最大载荷下的挠曲变形量

    • 转盘轴承轴承的驱动小齿轮的要求

    转盘轴承配套小齿轮 必须经过正齿高修正(变位系数为+0.5),这样做的目的是减小压力,并且通过减小齿高(一定的削顶)以避免小齿轮齿根的干扰。同样有时小齿轮也必须进行齿高修正,以避免小齿轮齿数小于18时发生几何干扰。至于用几个小齿轮要根据系统所需的驱动力确定。

    • 安装螺栓的要求

    转盘轴承轴承的安装要选择合适的连接螺栓和紧固力,螺栓尺寸按照GB/T5782-2000和GB/T5783-2000的规定,强度不低于GB/T3098.1-2000规定的8.8级,我们建议使用10.9级高强度螺栓,特殊用途选择8.8级、12.9级高强度螺栓。转盘轴承轴承安装时不得使用弹簧垫圈,平垫圈尺寸必须符合GB/T97.1-1985和GB/97.2-1985,产品进行调制处理。螺栓的加紧长度必须≥5d(d为螺栓公称直径)。螺栓与座架拧紧时,应保证一定的预紧力,一般为螺栓屈服极限的0.7倍。螺栓预紧力与预紧扭矩见下表。

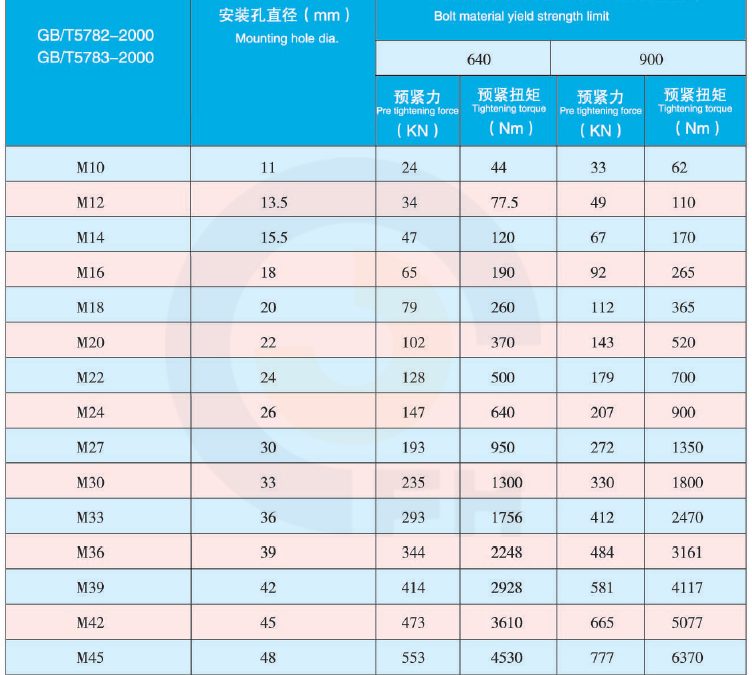

    螺栓预紧扭矩和预紧力

     说明:(1)当螺栓尺寸不符合GB/T5782-2000和GB/T5783-2000的规定时,表中的值需另行计算。(2)螺栓头部与被夹紧面之间的总摩擦系数=0.14,螺纹可涂少量油脂。
