转盘轴承总成装配精度如何测量

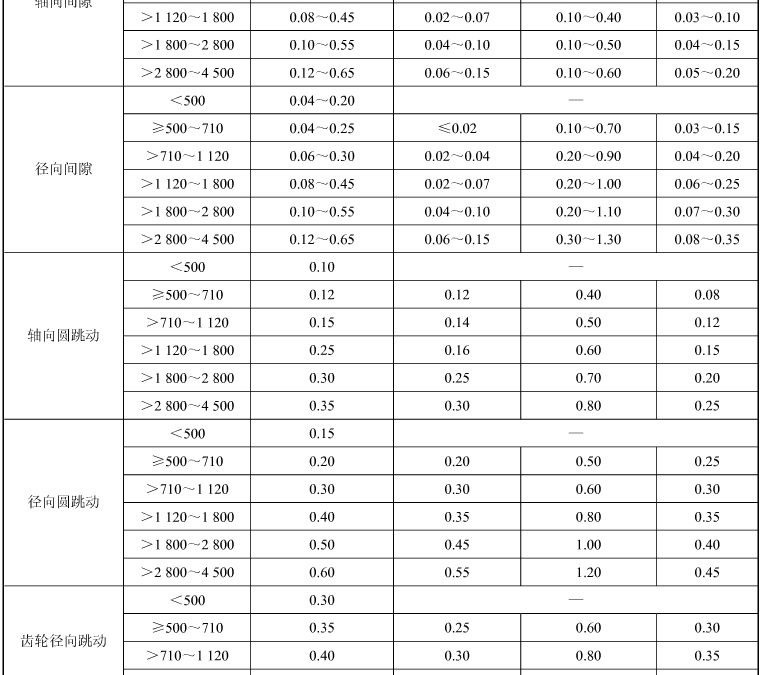

• 转盘轴承轴承内圈的基 准面对滚道的轴向圆跳动以及内圈内孔对滚道的径向圆跳动的测量

将转盘轴承外圈基准面水平放于三等分支点或大平台上，一个表头指在内圈基准面上，另一个表头指在内圈定位配合的内径上，转动内圈，各表所测最大值与最小值之差，即分别为相应的圆跳动值。

• 转盘轴承轴承外圈的基准面对滚道的轴向圆跳动以及外圈外径对滚道的径向圆跳动的测量

将转盘轴承外圈基准面水平放于三等分支点或大平台上，一个表头指在外圈基准面上，另一个表头指在外圈定位配合的外径上，转动外圈，各表所测最大值与最小值之差，即分别为相应的圆跳动值。

• 转盘轴承齿轮对滚道径向跳动的测量

首先将转盘轴承放在平台上，转动齿圈，测量径向跳动，测量三次并取其平均值。

• 转盘轴承轴向间隙的测量

先将转盘轴承一个套圈的基准面放置于平台上，沿圆周等距放置上测量表架，并使表头指在另一个套圈上，沿圆周三处将其抬起，此时三个表所测得移动量的平均值即为其轴向间隙。

• 转盘轴承径向间隙的测量

将转盘轴承垂直放在平面上，在一个套圈上安放测量表架，并使表头指在另一个套圈上，吊起一个套圈，用另一个套圈的自重测量其间隙，沿圆周120°测量三处取平均值，即为其径向间隙。
