回转支承的类型和结构

回转支承的类型

回转支承通常是大尺寸的球或滚子轴承，具有非常高的承载能力，适用于摆动运动和慢速旋转运动。常见的回转支承类型分为：

• 单排球式回转支承
• 单排交叉滚柱式回转支承
• 双排球式回转支承
• 三排滚柱式回转支承

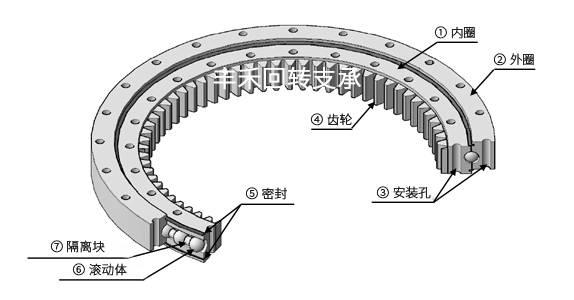

回转支承的结构组成

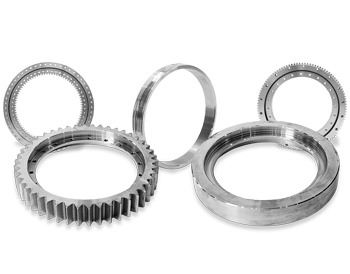

①和②  一般使用50mn和42crmo。42crmo 的使用取决于大直径和系统要求。

③   不需要法兰或外壳，因为内圈和外圈都有安装孔。结构可简化，轴承的安装和拆卸方便，维修省力。

④   需要更高精度的齿轮，请联系我们的技术团队。

⑤   密封是迷宫式结构，水和灰尘都不能进入内部。我们提供多种结构。

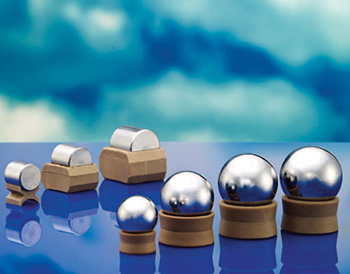

⑥  根据设计使用各种尺寸的钢球。基本静推力额定载荷推力是根据使用钢球的尺寸和数量计算得出的。

⑦  隔离块用于球和滚柱之间，以保持负载均衡和平稳旋转。当高速旋转使用和水平轴使用时，使用保持架代替隔离块。
