液压回转支承的介绍

液压回转支承又叫回转驱动，它由回转支承、蜗杆、外壳、回转支承、液压马达等组成，回转支承外圈转动，外圈通过法兰输出扭矩，回转支承内圈固定在壳体内。

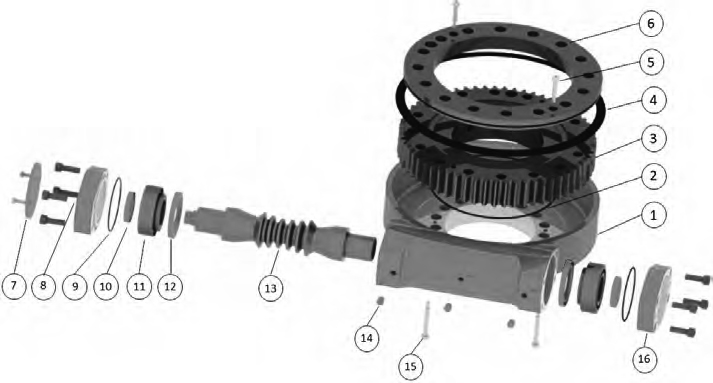

液压回转支承结构图

功能

回转驱动能够承受更多的轴向载荷、径向载荷和倾覆力矩。转盘或框架在液压回转支承的驱动下进行方位角和仰角旋转。

应用

太阳能：专为太阳能跟踪系统设计，提高发电效率。

工业用途：主要用于驱动两个相对旋转的物体360°。

优点

• 回转驱动采用蜗轮蜗杆设计，提供更多的齿接触和更高的扭矩。
• 齿轮和滚道硬化可延长使用寿命。
• 产品性能经过测试。

水平安装

建议在太阳能应用中将回转驱动器倒置安装在方位轴上，以获得更好的保护并增加对仰角轴的保护。

垂直安装

建议在太阳能应用中参照附图安装回转驱动装置，以获得更好的保护。
